YS PNDG120 - 470-505M
產品特色
功率輸出范圍：470-505WP 、最?轉換效率：23.3% 、正公差：0~+3% 、最?系統電壓：1500 VDC
組件特性：
出?的發電能?、優異的抗LID、抗PID性能、優異的溫度系數(Pmax)：-0.29%C、優異的弱光表現、優異的質量保證
全面的產品體系認證：
IEC 61215,IEC61730、ISO 14001:2015環境管理體系、ISO 9001:2015質量管理體系、ISO 45001：2018職業健康安全管理體系、IEC 62941：2019地面用光伏組件 光伏組件制造質量體系
產品特性

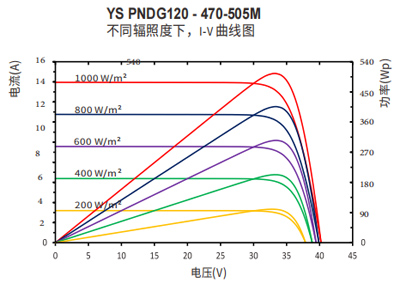

| 電性能參數（STC） | |||||||
| 組件型號 | YS PNDG120 -470-505M | ||||||
| 最?功率Pmax（Wp) | 470 | 475 | 480 | 485 | 490 | 500 | 505 |
| 開路電壓Voc（V) | 43.30 | 43.45 | 43.60 | 43.76 | 43.91 | 44.21 | 44.36 |
| 短路電流Isc（A） | 13.69 | 13.77 | 13.85 | 13.93 | 14.01 | 14.17 | 14.25 |
| 最佳?作電壓Vmpp（V） | 35.69 | 35.88 | 36.06 | 36.25 | 36.43 | 36.81 | 37 |
| 最佳?作電流Impp（A） | 13.17 | 13.24 | 13.31 | 13.38 | 13.45 | 13.59 | 14.06 |
| 組件轉換效率η | 21.7 | 22 | 22.2 | 22.4 | 22.6 | 23.1 | 23.3 |
|
標準測試條件：輻照度1000W/m2，電池?溫度25℃，??質量AM1.5 雙面率: 80±10(%) 組件轉換效率η：值已四舍五? |
|||||||
| 機械性能 | |||||
| 電池片 | n型TOPCon | ||||
| 電池片數量 | 120片(6x10 +6x10) | ||||

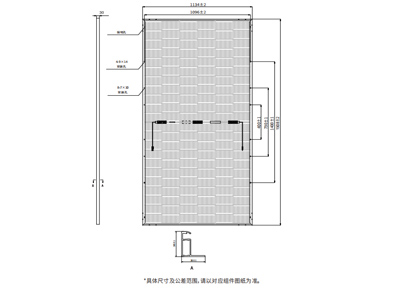

| 組件尺寸 | 1908x1134x30mm | ||||
| 組件重量 | 24 KG | ||||
| 前板玻璃 | 3.2mm，高透鍍膜玻璃 | ||||
| 背板 | 中來500V透明網格背膜，或客制化 | ||||
| 邊框 | 陽極氧化鋁合金，銀色 | ||||
| 接線盒 | IP68,1500VDC,3個旁路二極管 | ||||
| 電纜 | 正極(+)1200mm,負極(-)1200mm (含連接頭)，或客制化 | ||||
| 連接器 | 中環，或客制化 | ||||
| 最大測試機械載荷 | 正面5400Pa/背面2400Pa(指定安裝條件下) | ||||
| 以上物料信息以實際現場BOM為準。 | |||||

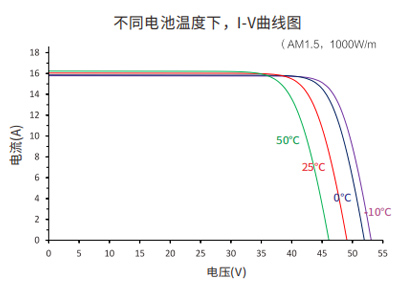

| 溫度參數 & 應用環境 | |
| NMOT | 44°C±2°C |
| 開路電壓溫度系數(β) | -0.25%/°C |
| 短路電流溫度系數 | 0.046%/°C |
| 組件功率溫度系數 | -0.29%/℃ |
| 工作溫度范圍 | -40°C~+85°C |
| 最大系統電壓 | 1500VDC |
| 最大保險絲額定電流 | 30A |
| 限定反向電流 | 30A |
